O que é a Arqueação e Calibração de Tanques Esféricos

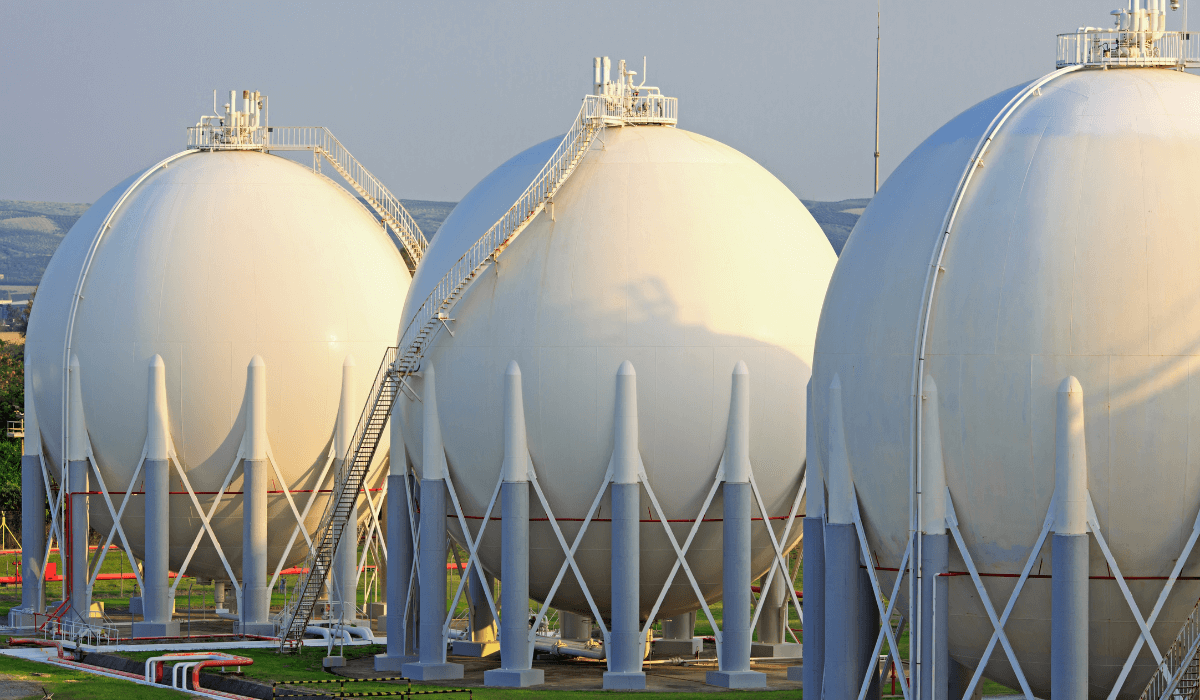

A arqueação e calibração de tanques esféricos consiste no processo metrológico de determinação precisa do volume interno de reservatórios esféricos em diferentes níveis de preenchimento. Tanques esféricos são comumente utilizados para o armazenamento de fluidos sob alta pressão, como o Gás Liquefeito de Petróleo (GLP), amônia, propileno e outros gases liquefeitos nos setores de petróleo, petroquímico, químico e portuário.

Diferente de tanques verticais cilíndricos, a geometria esférica exige cálculos trigonométricos e correções físicas complexas. Qualquer variação milimétrica na medição do diâmetro ou na espessura das chapas pode resultar em erros volumétricos significativos. Por isso, a CTM Consultoria emprega métodos de alta precisão para garantir que a tabela volumétrica gerada reflita com exatidão a realidade física do ativo.

Quando o Serviço é Necessário

A necessidade de arqueação de um tanque esférico decorre tanto de exigências legais quanto de demandas de controle operacional e fiscal. Os principais cenários que exigem a calibração incluem:

• Comissionamento de Novos Tanques: Antes de entrarem em operação, os reservatórios devem ser arqueados para a emissão da tabela volumétrica inicial e obtenção das licenças de operação junto aos órgãos reguladores.
• Vencimento do Prazo Regulatório: O INMETRO estabelece prazos periódicos de validade para as tabelas de arqueação. A calibração periódica garante a continuidade da conformidade fiscal.
• Reformas, Alterações Estruturais ou Reparos: Intervenções mecânicas, como troca de chapas, manutenção em bocais ou movimentações de fundações, alteram o volume interno do tanque, invalidando a tabela anterior.
• Discrepâncias no Balanço de Massa: Diferenças sistemáticas entre o volume comprado, estocado e vendido indicam a necessidade de aferição para identificar perdas ou erros de medição.

Metodologia e Etapas de Execução

A precisão na arqueação de esferas depende do rigor metodológico. Nossa equipe altamente capacitada e experiente, equipada com instrumentos de alta tecnologia, está plenamente apta a realizar arqueações em tanques esféricos de acordo com a Portaria INMETRO Nº103/2022.

Etapas do Processo Metrológico:

• Planejamento e Análise de Segurança: Avaliação dos riscos associados ao trabalho em altura e em espaços que armazenam produtos perigosos. Alinhamento com as normas de segurança industrial do cliente.
• Coleta de Dados Dimensionais Externos e Internos: Utilização de métodos geométricos ou eletroópticos (como escaneamento a laser 3D) para mapear a esfericidade real do tanque. São medidos os perímetros em diferentes elevações, o diâmetro equatorial e as espessuras de parede do tanque.
• Medição de Acessórios e Obstruções Internas (Deadwood): Levantamento de todos os elementos internos e externos que alteram o volume útil, como tubulações de sucção, serpentinas de aquecimento, escadas internas, colunas de sustentação e poços de medição.
• Processamento de Dados e Cálculo Volumétrico: Consolidação das medidas em softwares específicos de engenharia metrológica, aplicando correções de temperatura, pressão hidrostática exercida pelo fluido e expansão térmica do metal do tanque.

Normas Técnicas e Conformidade Regulatória

A atuação da CTM Consultoria é pautada pelo estrito cumprimento das regulamentações nacionais e internacionais vigentes. O serviço de arqueação de tanques esféricos segue as diretrizes estabelecidas pelas seguintes entidades e normas:

• INMETRO (Portaria INMETRO Nº103/2022): Regulamento Técnico Metrológico aplicável para a aprovação e verificação de tanques de armazenamento.
• ANP: Regula as especificações de medição fiscal e operacional para o setor de petróleo, gás natural e biocombustíveis, exigindo rigor no controle de inventário.
• ISO 7507-1 (e demais partes aplicáveis): Normas internacionais que definem os métodos de calibração para tanques cilíndricos e esféricos, garantindo padrões aceitos globalmente.
• API MPMS (Manual of Petroleum Measurement Standards): Padrões de referência do setor de óleo e gás para medição de hidrocarbonetos fluidos.
• Receita Federal: Exigência de exatidão nas tabelas de arqueação para o controle aduaneiro em terminais portuários e recintos alfandegados.

Documentação Entregue: Certificados e Tabela de Arqueação

Ao término do processo de arqueação, a CTM Consultoria fornece um conjunto documental robusto, indispensável para auditorias, fiscalizações e controle de inventário:

• Tabela de Arqueação Oficial: Documento contendo a relação precisa entre a altura do líquido (em milímetros ou centímetros) e o volume correspondente (em metros cúbicos ou litros).
• Certificado de Calibração / Arqueação: Emitido em conformidade com as diretrizes do INMETRO, atestando a exatidão do processo e indicando a data de validade da calibração.
• Relatório Técnico de Medição: Descritivo detalhado da metodologia empregada, dos instrumentos utilizados e dos cálculos de correção térmica e de pressão aplicados.
• Desenho Esquemático do Ativo: Representação gráfica do tanque com a indicação dos pontos de referência de medição.

Benefícios Operacionais, Fiscais e de Segurança

Investir na calibração precisa de tanques esféricos gera impactos positivos diretos na gestão do terminal ou planta industrial:

• Redução de Perdas Financeiras: Evita diferenças no balanço de estoque de GLP e outros gases de alto valor agregado, mitigando prejuízos comerciais nas transações de compra e venda.
• Segurança Operacional: O controle exato do nível do produto impede transbordamentos ou sobrepressões acidentais, protegendo os operadores, a comunidade vizinha e o meio ambiente.
• Conformidade Fiscal e Aduaneira: Elimina o risco de multas e autuações por parte de órgãos fiscais, da Receita Federal e da ANP durante auditorias de inventário de combustíveis ou produtos químicos.
• Precisão no Planejamento Logístico: Facilita a programação de recebimento e expedição de produtos em portos e distribuidoras devido à confiabilidade dos dados de estoque.

Como Solicitar a Arqueação com a CTM Consultoria

Desde 1994, a CTM Consultoria oferece soluções completas de metrologia para os setores de açúcar e álcool, químico, portuário e de petróleo. Contamos com equipes prontas para atuar em todo o território nacional, assegurando excelência técnica e agilidade no atendimento.

Para solicitar uma proposta comercial personalizada ou esclarecer dúvidas sobre os requisitos da Portaria INMETRO Nº103/2022 para os ativos da sua planta, entre em contato conosco. Conheça também nossos outros serviços de metrologia e veja como podemos apoiar a conformidade operacional de sua empresa. Para mais informações técnicas sobre controle e boas práticas industriais, acompanhe o blog da CTM e veja nossos locais de atendimento.
